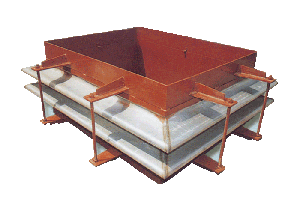

金屬波紋方角補償器TFFJ
規格:任意尺寸
|
金屬波紋方角補償器TFFJ
規格:任意尺寸
|
矩形圓角膨脹節可以制成單向量熱位移單體膨脹節，也可以加入相應結構件組成適應復雜力系的三維補償膨脹節。
1、本產品邊角以大圓弧過渡構成矩形斷面，邊角過角段應力水平降低，根除了變形死角和產品在線運行時整體均勻變形，因而降低區域性高應力破壞風險，延長了產品的使用壽命。
2、本產品在整體不失穩和保持基本工作剛度條件下降低管系推力，提高了產品的熱補償能力，達到降低管線建設中柔性件投入成本。
3、由于幾何形狀的適應性變更，本產品在外加拉應力、壓應力和交變應力作用下能處在良性力系中可靠工作，回避了局部應力風險區，在含有H2SO、CO、H2煙氣氣氛中工作時，有效改善了應力腐蝕裂（SEE）和腐蝕疲勞斷裂（CFF）的惡化趨勢，在不影響使用壽命前提下，提高了產品的熱循環許用次數。
4、本產品在波紋管焊裝時，焊縫可以遠離圓弧切點，在矩形單邊長小于2M時，焊縫可以減少一道，焊縫對口錯邊量降低，產品任一位置波紋管斷面形狀和波紋包線絡長誤差極小，波紋成形，拉彎成形豐滿圓滑。
5、本產品拐角處圓弧鋼板焊裝加固，接口以槽鋼制做結構件，增強了產品結構剛度，且整體產品線條流暢，外觀亮麗。
|
"V"型彎段主要參數 |
|
品名 |
型號 |
波數 |
波高
Hmm |
波距
Qmm |
壁厚
Tmm |
內半徑
Rmm |
外半徑
Rmm |
內弧長
Lmm |
外弧長
Lmm |
|
彎段 |
V |
雙 |
216 |
86 |
2.5 |
600 |
816 |
942 |
1282 |
|
彎段 |
V |
單 |
216 |
86 |
2.5 |
600 |
816 |
942 |
1282 |
|
彎段 |
V |
雙 |
108 |
59 |
1.5 |
300 |
408 |
471 |
641 |
|
彎段 |
V |
單 |
108 |
59 |
1.5 |
300 |
408 |
471 |
641 |
|
|
"U"型彎段主要參數 |
|
品名 |
型號 |
波數 |
波高
Hmm |
波距
Qmm |
壁厚
Tmm |
內半徑
Rmm |
外半徑
Rmm |
內弧長
Lmm |
外弧長
Lmm |
|
彎段 |
U |
四 |
105 |
80 |
1.5 |
300 |
405 |
471 |
636 |
|
彎段 |
U |
三 |
105 |
80 |
1.5 |
300 |
405 |
471 |
636 |
|
彎段 |
U |
二 |
105 |
80 |
1.5 |
300 |
405 |
471 |
636 |
|
彎段 |
U |
一 |
105 |
80 |
1.5 |
300 |
405 |
471 |
636 |
|
